在CAD制圖的時候一張完整的零件圖應該具備什么天津CAD培訓圖文教程天津博奧教育
本文摘自天津博奧教育Solidworks培訓和CAD培訓的學習輔助資料，天津博奧教育Solidworks培訓班，CAD培訓班全課程實際案例教學，小班授課，培訓咨詢熱線：022-58697923，022-58697932。
在CAD制圖的時候一張完整的零件圖應該具備什么，天津CAD培訓圖文教程，在CAD制圖的時候一張完整的零件圖應該具備什么

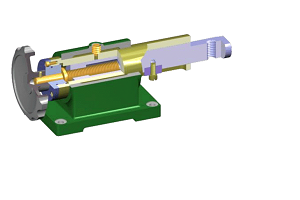

在CAD中一張完整的零件圖其機器和部件都是由若干零件按一定的關系裝配而成的。
1、CAD零件圖：表達零件結構、大小及技術要求的圖樣。
2、CAD零件圖作用：是制造和檢測零件質量的依據，它直接服務于生產，是生產中的重要技術文件。
3、CAD零件圖內容：零件圖不僅要反映設計者的設計意圖，而且要表達零件的各種技術要求，如：尺寸精度、表面粗糙度等。螺桿的零件圖，如圖所示。
從圖中可知，一張完整的CAD零件圖應具備：一組視圖、完整的尺寸、技術要求和標題欄。
1.一張完整的CAD零件圖中的一組視圖-天津CAD培訓班
選擇適當?shù)钠室�、斷面、局部放大圖等表示法，用最簡明的方案將零件的形狀、結構表達出來。
2.一張完整的CAD零件圖中的完整的尺寸-天津CAD培訓班
尺寸不僅要標注得完整、清晰，而且還要合理，既能滿足設計意圖，又宜于加工制造，便于檢驗。
3..一張完整的CAD零件圖中的技術要求-天津CAD培訓班
包括表面粗糙度、尺寸極限與配合、表面形位公差、表面處理、熱處理、檢驗等要求。
4..一張完整的CAD零件圖中的標題欄-天津CAD培訓班
內容一般包括：零件名稱、材料、數量、比例、圖的編號以及設計、描圖、繪圖、審核人員的簽名等，填寫時注意：
A.CAD零件名稱：要精練，如“軸”、“齒輪”、“泵蓋”等，不必體現零件在機器中的具體作用。
B.圖樣代號：按隸屬編號和分類編號進行編制。機械圖樣一般采用隸屬編號。圖樣編號要有利于圖紙的檢索。
C.零件材料：要用規定的牌號表示，不得用自編的文字或代號表示。如圖所示零件圖
