天津培訓AutoCAD繪圖技巧心得每天更新十條4，AUTOCAD在使用過程中會遇到很多問題，為了讓大家更好的使用AUTOCAD軟件，天津博奧教育培訓為大家提供一些AUTOCAD使用心得。

71.在AUTOCAD中怎樣測量某個圖元的長度？

方法一：用測量單位比例因子為1的線性標注或?qū)�齊標注。方法二：用dist命令。方法三：用list命令。推薦使用。

72.在AUTOCAD中如何改變十字光標尺寸？工具—選項—顯示—十字光標大小，調整就可以了。

73.在AUTOCAD中如何改變拾取框的大��？工具—選項—選擇—拾取框大小，調整就可以了。

74.在AUTOCAD中如何改變自動捕捉標記的大��？工具—選項—草圖—自動捕捉標記大小，調整就可以了。

75.在AUTOCAD中復制圖形粘貼后總是離的很遠怎么辦？復制時使用帶基點復制：點編輯——帶基點復制。

76.在AUTOCAD中如何測量帶弧線的多線段長度？用列表命令！

77.為什么堆疊按鈕不可用？堆疊的使用：一是要有堆疊符號（#、^、/）；二是要把堆疊的內容選中后才可以操作。

78.面域、塊、實體是什么概念?面域是用閉合的外形或環創建的二維區域；塊是可組合起來形成單個對象(或稱為塊定義)的對象集合(一張圖在另一張圖中一般可作為塊)；實體有兩個概念,其一是構成圖形的有形的基本元素,其二是指三維物體.對于三維實體,可以使用"布爾運算"使之聯合,對于廣義的實體,可以使用"塊"或"組"進行"聯合"。

79.什么是DXF文件格式？DXF-Drawing Exchange File(圖形交換文件)，這是一種ASCII文本文件,它包含對應的DWG文件的全部信息,不是ASCII碼形式,可讀性差,但用它形成圖形速度快.不同類型的計算機(如PC及其兼容機與SUN工作站具體不同的CPU用總線)哪怕是用同一版本的文件,其DWG文件也是不可交換的. 為了克服這一缺點,AutoCAD提供了DXF類型文件,其內部為ASCII碼,這樣不同類型的計算機可通過交換DXF文件來達到交換圖形的目的,由于DXF文件可讀性好,用戶可方便地對它進行修改,編程,達到從外部圖形進行編輯,修改的目的。

80.什么是acad“啞圖”？只有圖線和尺寸線，而沒有尺寸數值的現成的圖紙。這是以前生產中的偷懶做法，現在用計算機制圖應該不提倡這樣做。

81.低版本的AutoCAD怎樣打開高版本的圖？轉換一下，可以用轉換軟件；或叫發給你的人存為低版本的格式再打開。

82.解決安裝cad2002后控制面板中有大塊白的現象。方法如下：打開[開始]-在[運行]框里輸入regedit，打開注冊表編輯器，找到下面項HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Uninstall\{5783F2D7-0101-0804-0002-0060B0CE6BBA}，修改DisplayIcon，把“AutoCAD 2002安裝目錄\acad.exe,-1”中的-1，改為1。即可解決控制面板中刪除里面有一大塊白的現象。

83.在AUTOCAD如何使圖形只能看而不能修改？要是自己的圖把它全部圖層鎖定就行了，打開不會變的；如果以后不想用了，就把里面所有東西都炸碎也可以；還有一種方法是用lisp語言寫個加密程序，一旦運行后，圖就只能看，怎么也改不了了。

84.在AUTOCAD中如何修改尺寸標注的關聯性?改為關聯:選擇需要修改的尺寸標注,執行DIMREASSOCIATE命令即可.改為不關聯: 選擇需要修改的尺寸標注,執行DIMDISASSOCIATE命令即可.

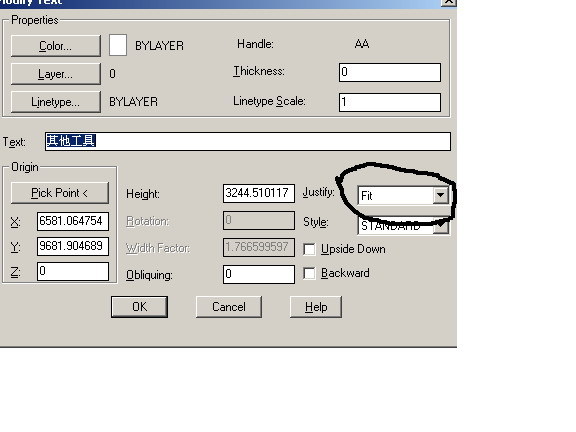

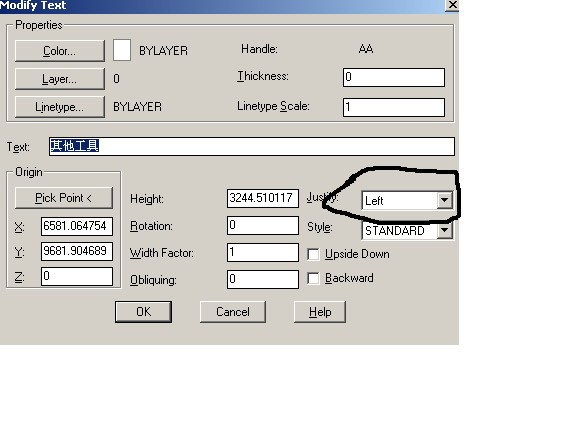

85.在AUTOCAD中由*.T轉化為*.dwg后，漢字如何更改長寬比?文字屬性:

改為:也可以在CAD2004特性里改:對正和方向.

AutoCAD 快捷鍵大全：A 圓弧 C 圓 I 插入塊 B 創建塊 H 圖案填充 D 標注樣式管理器 E 刪除 F 圓角 G 群組 M 移動 O 偏移 P 平移 S 拉伸 L 直線 W 外部塊 V 視圖對話框 X 分解 Z 顯示縮放 T 多行文字 co 復制 MI 鏡像 AR 陣列 RO 旋轉 SC 比例 LE 引線管理器 EX 延伸 TR 修剪 ST 文字樣式管理器 DT 單行文字 PO 單點
